Ako dodávateľ TNC konektorov dostávam často otázky týkajúce sa odolnosti týchto kľúčových komponentov voči vlhkosti. V tomto blogovom príspevku sa ponorím do toho, čo znamená odolnosť konektorov TNC voči vlhkosti, ako to ovplyvňuje ich výkon a prečo je to dôležitý faktor, ktorý treba zvážiť pri výbere správneho konektora pre vaše potreby.
Pochopenie konektorov TNC
Predtým, ako sa ponoríme do odolnosti proti vlhkosti, stručne si zopakujme, čo sú konektory TNC. TNC, čo je skratka pre Threaded Neill-Concelman, je typ koaxiálneho konektora RF (Radio Frequency). Bol vyvinutý ako vylepšenie konektora BNC (Bayonet Neill-Concelman), ktorý ponúka lepší výkon pri vyšších frekvenciách vďaka mechanizmu závitovej spojky. Tento závitový dizajn poskytuje bezpečnejšie pripojenie, znižuje riziko náhodného odpojenia a zabezpečuje konzistentný elektrický výkon.
Konektory TNC sa široko používajú v rôznych aplikáciách vrátane telekomunikácií, bezdrôtových komunikačných systémov, testovacích a meracích zariadení a vojenských a leteckých aplikácií. Sú známe svojou odolnosťou, vysokofrekvenčným výkonom a kompatibilitou so širokou škálou koaxiálnych káblov, ako sú RG-58, RG-213, RG-316 a RG-142.
Čo je to odolnosť proti vlhkosti?
Odolnosť proti vlhkosti sa vzťahuje na schopnosť konektora zachovať si svoj výkon a integritu v prostrediach s vysokou úrovňou vlhkosti. Keď je konektor vystavený vlhkosti, môže nastať niekoľko problémov. Vlhkosť môže spôsobiť koróziu kovových komponentov konektora, ako je vonkajší plášť, stredový vodič a kontakty. Korózia môže časom viesť k zvýšenému odporu, strate signálu a dokonca k úplnému zlyhaniu konektora.
Okrem korózie môže vlhkosť tiež spôsobiť, že dielektrický materiál vo vnútri konektora absorbuje vlhkosť. To môže zmeniť dielektrickú konštantu materiálu, čo ovplyvňuje elektrické vlastnosti konektora a potenciálne znižuje jeho výkon. Vysoká vlhkosť môže tiež podporovať rast plesní a plesní, ktoré môžu ďalej poškodiť konektor a kontaminovať okolité prostredie.
Odolnosť konektorov TNC proti vlhkosti
Odolnosť konektorov TNC proti vlhkosti závisí od viacerých faktorov vrátane materiálov použitých na ich konštrukciu, dizajnu konektora a výrobného procesu.
Materiály
Výber materiálov hrá rozhodujúcu úlohu pri určovaní odolnosti TNC konektorov voči vlhkosti. Vysokokvalitné konektory TNC sú zvyčajne vyrobené z materiálov odolných voči korózii, ako je mosadz, nehrdzavejúca oceľ alebo hliník. Tieto materiály sú potiahnuté ochrannou vrstvou, ako je nikel alebo zlato, aby sa zabránilo korózii a zvýšila sa ich odolnosť.
Napríklad vonkajší plášť konektora TNC je často vyrobený z mosadze, čo je pevný a vodivý materiál. Mosadzný plášť je potom pokovený niklom alebo zlatom, aby sa vytvorila bariéra proti vlhkosti a korózii. Stredový vodič je zvyčajne vyrobený z medi alebo zliatiny medi, ktorá je tiež potiahnutá zlatom alebo striebrom, aby sa zabezpečila dobrá elektrická vodivosť a odolnosť voči oxidácii.
Dizajn
Konštrukcia TNC konektora ovplyvňuje aj jeho odolnosť voči vlhkosti. Dobre navrhnutý konektor bude mať tesné tesnenie medzi vonkajším plášťom a stredovým vodičom, čím sa zabráni vniknutiu vlhkosti do konektora. Niektoré konektory TNC sú navrhnuté s tesniacimi krúžkami alebo tesneniami, ktoré poskytujú dodatočnú vrstvu ochrany proti vlhkosti.
Okrem toho je závit na konektore TNC navrhnutý tak, aby poskytoval bezpečné spojenie, čím sa znižuje riziko vniknutia vlhkosti. Závitový spojovací mechanizmus zaisťuje pevné uchytenie konektora, čím sa vytvorí tesnenie, ktoré pomáha udržať vlhkosť von.
Výrobný proces
Výrobný proces je ďalším dôležitým faktorom pri určovaní odolnosti TNC konektorov voči vlhkosti. Vysokokvalitné konektory TNC sa vyrábajú pomocou presných techník obrábania a montáže, aby sa zabezpečil konzistentný a spoľahlivý produkt. Konektory sú počas výrobného procesu dôkladne testované, aby sa zabezpečilo, že spĺňajú požadované špecifikácie odolnosti voči vlhkosti.
Konektory TNC môžu byť napríklad podrobené environmentálnym testom, ako je testovanie soľným postrekom alebo testovanie vo vlhkej komore, aby sa simulovali podmienky v reálnom svete a vyhodnotil sa ich výkon. Tieto testy pomáhajú identifikovať akékoľvek potenciálne problémy s odolnosťou konektora voči vlhkosti a umožňujú v prípade potreby vykonať úpravy vo výrobnom procese.
Význam odolnosti proti vlhkosti v aplikáciách
Odolnosť konektorov TNC proti vlhkosti je obzvlášť dôležitá v aplikáciách, kde sú konektory vystavené drsným podmienkam prostredia. Napríklad pri vonkajších telekomunikačných aplikáciách môžu byť konektory TNC dlhodobo vystavené dažďu, snehu a vysokej vlhkosti. V týchto prostrediach môže konektor so zlou odolnosťou voči vlhkosti rýchlo zlyhať, čo vedie k strate signálu, prestojom a zvýšeným nákladom na údržbu.
Vo vojenských a leteckých aplikáciách sa konektory TNC často používajú v náročných prostrediach, ako sú vysoké nadmorské výšky alebo podmienky s vysokou vlhkosťou. Tieto aplikácie vyžadujú konektory, ktoré odolajú extrémnym teplotám, vibráciám a vlhkosti bez toho, aby sa znížil ich výkon. Spoľahlivý TNC konektor s vysokou odolnosťou proti vlhkosti je nevyhnutný pre zaistenie bezpečnosti a spoľahlivosti týchto kritických systémov.
Naše TNC konektorové produkty
Ako dodávateľ TNC konektorov ponúkame široký sortiment produktov s vynikajúcou odolnosťou proti vlhkosti. Naše TNC konektory sú navrhnuté a vyrobené tak, aby spĺňali najvyššie štandardy kvality a výkonu, čím zaisťujú spoľahlivú prevádzku aj v tých najnáročnejších prostrediach.

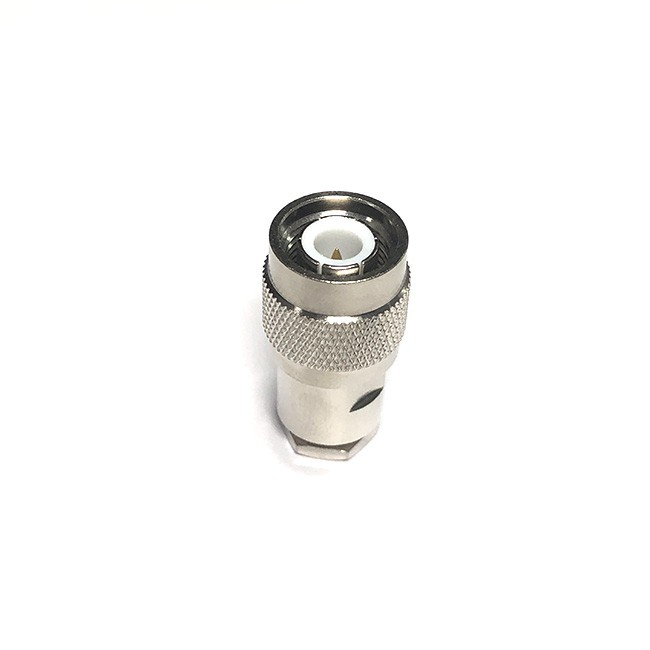

Napríklad nášZásuvkový konektor TNC pre 5D-FB RG6 RG142 Typ svorky TNC-J5je vyrobený z vysoko kvalitných materiálov a má antikorózny náter, ktorý poskytuje vynikajúcu odolnosť proti vlhkosti. Konštrukcia typu svorky zaisťuje bezpečné pripojenie ku koaxiálnemu káblu, čím sa znižuje riziko vniknutia vlhkosti.

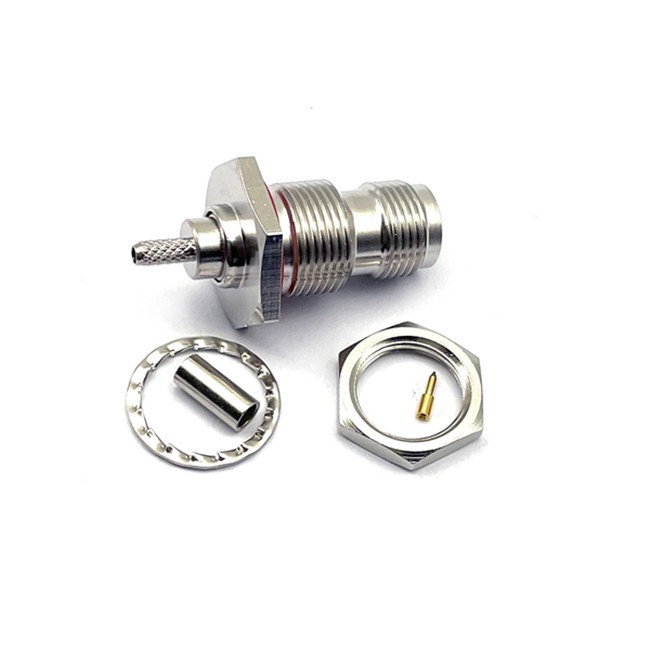

nášZásuvkový držiak TNC konektora pre kábel 1.13 1.37 s IPEX TNC-C-KY1.13je určený na použitie v predelových aplikáciách, kde môže byť vystavený vlhkosti a iným environmentálnym faktorom. Konektor má tesné tesnenie a závitový spojovací mechanizmus, ktorý zabraňuje vniknutiu vlhkosti do konektora.
Ponúkame tiežZásuvkový konektor TNC pre RG316 RG174 Krimpovací typ TNC-C-J1.5, ktorý je vhodný na použitie s koaxiálnymi káblami RG316 a RG174. Konštrukcia krimpovacieho typu poskytuje bezpečné a spoľahlivé pripojenie a konektor je vyrobený z materiálov odolných voči korózii, aby bol zaistený dlhodobý výkon vo vlhkom prostredí.
Záver
Záverom možno povedať, že odolnosť konektorov TNC proti vlhkosti je kritickým faktorom, ktorý treba zvážiť pri výbere správneho konektora pre vašu aplikáciu. Vysokokvalitné konektory TNC vyrobené z materiálov odolných voči korózii, s dobre navrhnutým tesnením a spoľahlivým výrobným procesom, môžu poskytnúť vynikajúcu odolnosť proti vlhkosti a zaistiť spoľahlivý výkon aj v tých najnáročnejších prostrediach.
Ak hľadáte konektory TNC s vynikajúcou odolnosťou voči vlhkosti, pozývame vás, aby ste preskúmali náš sortiment. Náš tím odborníkov je k dispozícii, aby vám pomohol pri výbere správneho konektora pre vaše špecifické potreby. Kontaktujte nás ešte dnes, aby sme prediskutovali vaše požiadavky a začali rokovania o obstarávaní.
Referencie
- "RF konektory: dizajn, charakteristiky a aplikácie" od Johna L. Bessera
- "Telekomunikačná kabeláž: Kompletný sprievodca" od Jeffa Doyla
- Priemyselné normy a špecifikácie pre TNC konektory
